MHYVP 煤矿用通信屏蔽电缆产品详情

一、基本信息

 - 型号：MHYVP

- 全称：煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信电缆

- 执行标准：MT 818.14-2009

- 煤安认证：MA 煤安标志

- 额定电压：300/300V

- 敷设方式：井下固定敷设，不可频繁移动拖拽

 二、型号含义

 - M：煤矿用

- H：通信信号电缆

- Y：聚乙烯绝缘

- V：聚氯乙烯护套

- P：铜丝编织屏蔽

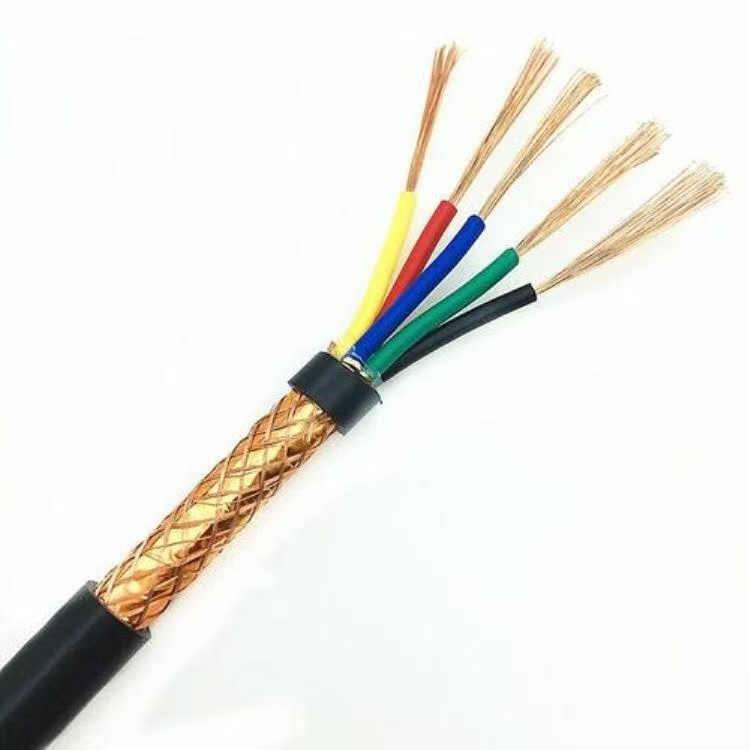

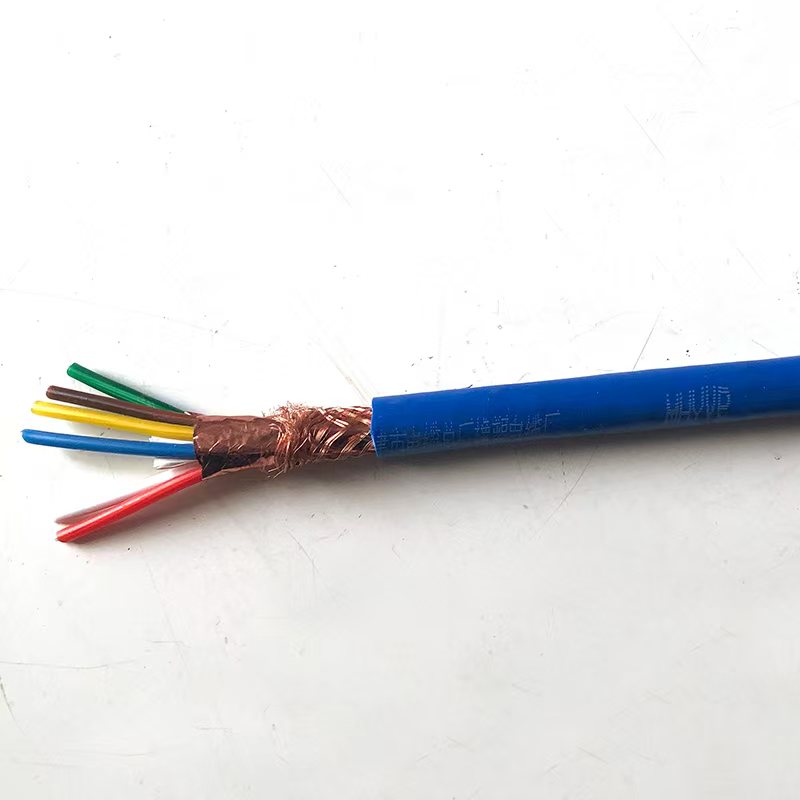

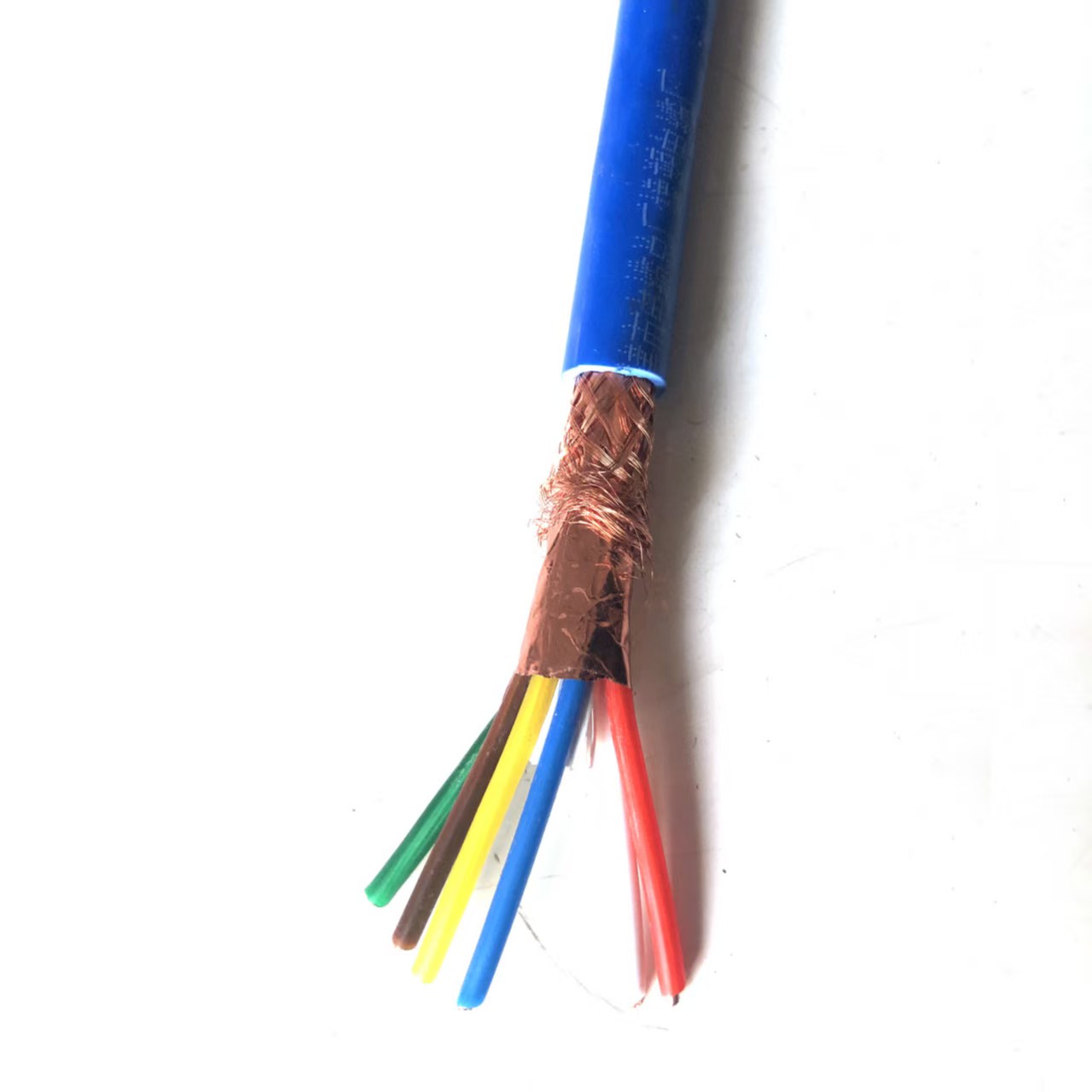

 三、结构组成

 1. 导体

铜导体，结构多为 7/0.28mm、7/0.30mm

2. 绝缘

高密度聚乙烯（PE）绝缘

3. 线对

芯线成对绞合，形成对绞线组

4. 屏蔽层

整体铜丝编织总屏蔽，屏蔽覆盖率高，抗干扰

5. 护套

黑色/蓝色 PVC 阻燃护套

 四、使用特性

 - 导体长期工作温度：≤70℃

- 敷设环境温度：≥**-10℃**

- 最小弯曲半径：≥10 倍电缆外径

- 阻燃性能：符合 MT 386 煤矿阻燃要求

- 特性阻抗稳定，适合弱信号传输

 五、常用规格

 - 1×2×7/0.28

- 2×2×7/0.28

- 4×2×7/0.28

- 5×2×7/0.28

- 8×2×7/0.28

- 10×2×7/0.28

 示例： 4×2×7/0.28  = 4对线 × 每线对2芯 × 每芯7根0.28mm铜丝

 六、适用场景

 - 煤矿井下强电磁干扰环境（变电所、泵站、机电硐室）

- 瓦斯监控、人员定位、安全监测系统

- RS485 总线、传感器信号传输

- 井下电话、调度通信线路

 七、与 MHYV 区别

 - MHYV：无屏蔽，用于一般干扰小的巷道

- MHYVP：带铜丝编织屏蔽，抗干扰能力强，适合强电设备附近
