产品规格：工作面

产品简介：

煤矿工作面通讯控制系统主要用于煤矿井下工作面刮板运输机、转载机、破碎机、乳化液泵站、喷雾泵站的监控和集中控制。

产品详情

系统介绍：

        煤矿工作面通讯控制系统主要用于煤矿井下工作面刮板运输机、转载机、破碎机、乳化液泵站、喷雾泵站的监控和集中控制。

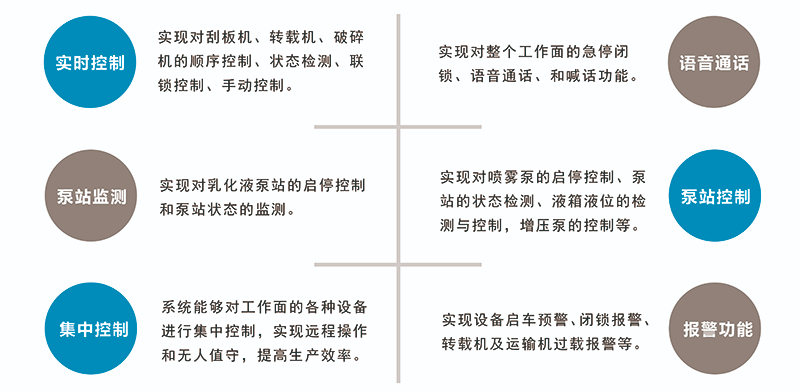

系统功能：

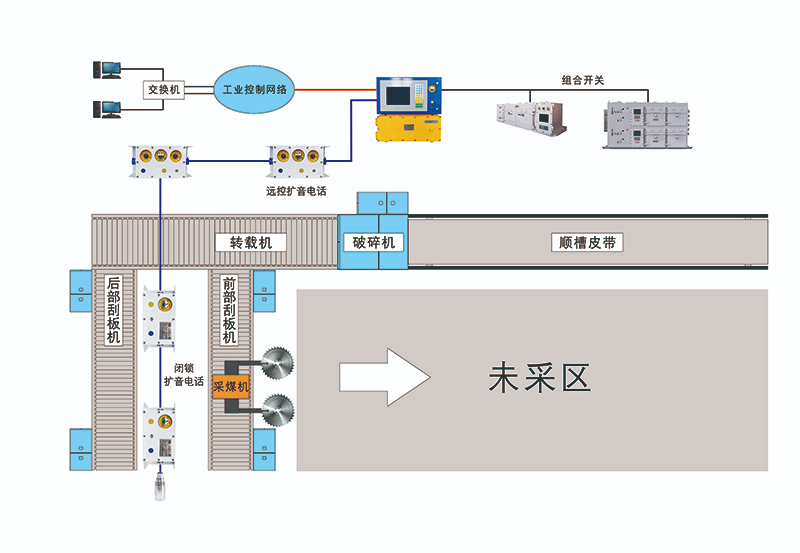

应用场景一、工作面控制

    在工作面设备列车上设置KTC205-Z矿用本安型控制器和KDW127/18矿用隔爆兼本安型直流稳压电源。

    在破碎机和转载机头设置一台KTK18(B)矿用本安型扩音电话（远控功能），实现对破碎机、转载机的就地启停操作；在刮板机机头设置一台KTK18(B)矿用本安型扩音电话（远控功能），实现对前部刮板机和后部刮板机的就地启停操作。

    工作面沿线每15m安装一台KTK18（A）矿用闭锁扩音电话，采用25m接插电缆依次连接。并具有信号打点、语音扩播、语言报警及紧急停车功能。沿线尾端安装KTC205-ZD矿用本安型终端，检测系统数据和末端电压。

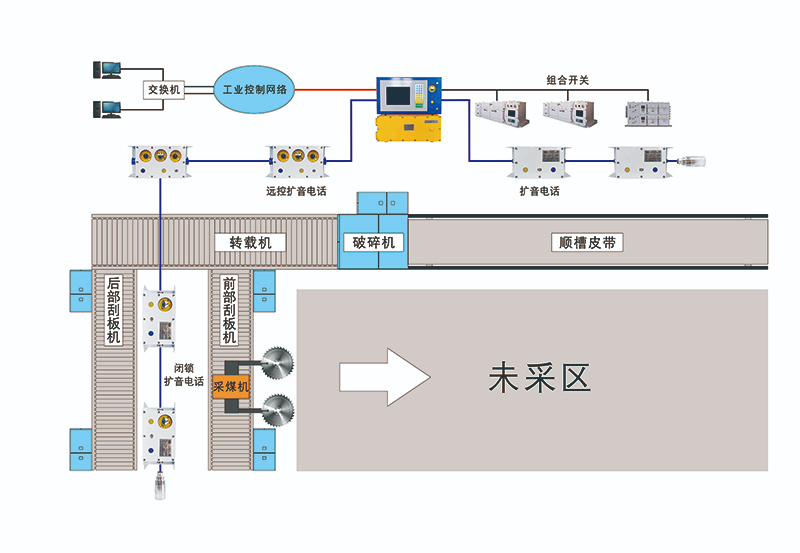

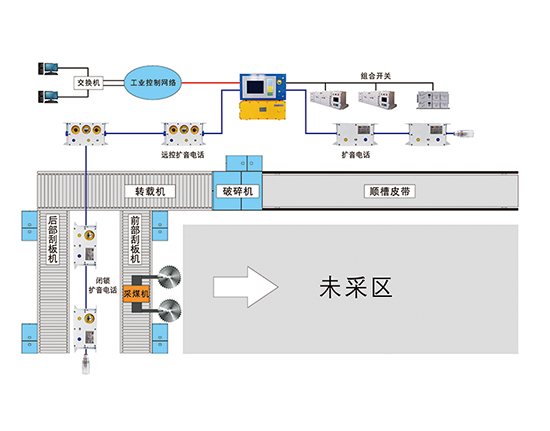

应用场景二、工作面和顺槽皮带共用一台控制主机

   除工作面正常配置外，在顺槽皮带沿线布设KTK18（D）矿用本安型扩音电话，用于顺槽皮带沿线与工作面的语音通话。

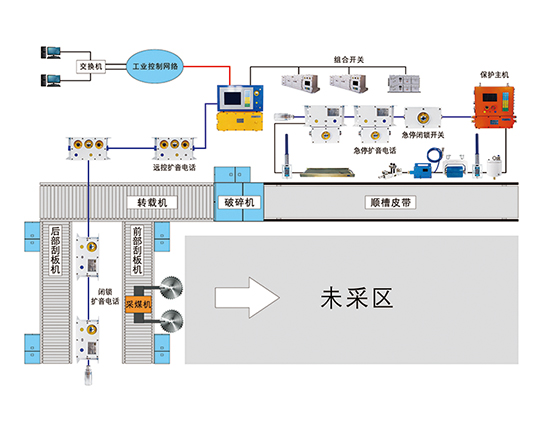

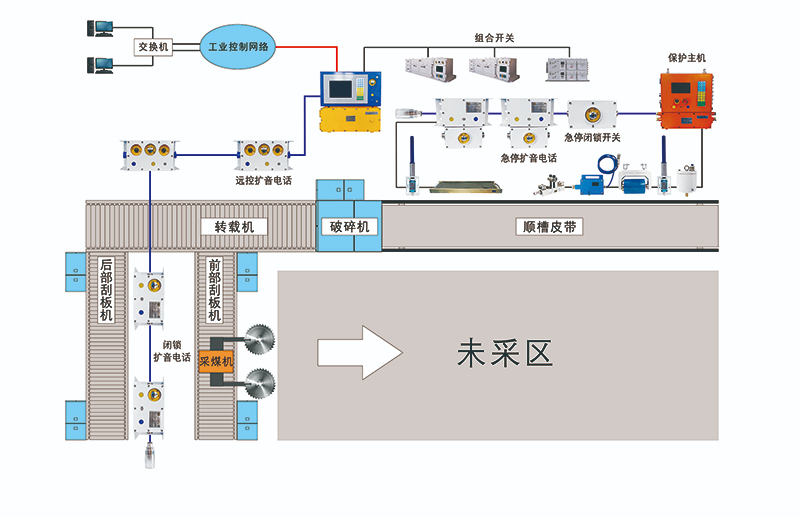

应用场景三、工作面和顺槽皮带分别配置控制主机

 工作面和皮带的常规配置，实现工作面和顺槽皮带的集控及就地控制。

特点描述

? 自动化控制：系统能够实现采煤作业的自动化控制，减少人工操作，提高安全性

? 远程遥控：通过远程控制中心，操作人员可以实时监控和控制工作面设备

? 故障诊断与预警：系统具备设备故障诊断与预警功能，能够及时发现并处理潜在问题

? 数据集成与处理：系统能够集成和处理来自各个子系统的数据，为生产管理提供决策支持

产品用途

   KTC205矿用工作面通信控制系统由矿用本安型控制器、矿用隔爆兼本安型直流稳压电源、系列组合扩音电话、顺槽皮带保护装置、通信终端、保护传感器以及矿用通信电缆等组成，主要用于井下采煤工作面破碎机、转载机、前后部运输机、乳化泵站、清水泵站、顺槽皮带等各设备的控制、通话、打点、预警及信息采集和监测功能；可通过矿用光纤和传输接口将相关数据信息上传至井上计算机或中心站，供井上集控室、调度室及生产科室进行数据分析和远程监控；也可与郑煤机、天地玛珂等智能采煤系统对接，实现井下采煤工作面无人智能采煤。本系统是目前煤矿领域技术为、性能为稳定的的通信控制系统之一。

    系统整体采用工业环网、现场总线、视觉分析和嵌入式技术，实现控制、监测、语音、视觉四位一体的集控系统。本系统就地控制器采用12寸TFT显示终端，上位机采用工业组态软件和高性能工控机，带有标准的以太网接口、CAN总线接口和RS485接口，可轻松实现各种组网功能。
